Los resistores se utilizan para distribuir correctamente corrientes y tensiones
2) Definición de resistibidad
La resistividad eléctrica de una sustancia mide su capacidad para oponerse
al flujo de cargaeléctrica a través de ella. Un material con una resistividad eléctrica alta (conductividad eléctrica baja), es un aislante eléctrico y un material con una resistividad baja (conductividad alta) es un buen conductor eléctrico. Las medidas de RE son habituales en las prospecciones geofísicas. Su finalidad es detectar cuerpos y estructuras geológicas basándose en su contraste resistivo.
3)Establecer una tabla de resistibidad de los elementos más comunes.
4) Dado que el principal parametro de un resistor es la resistencia, definir la misma en función de sus características fisicas(resistibilidad, largo y seccion). Efectuar el análisis dimensional.
La resistencia se calcula:
R = ρ * L / S
ρ = resistividad del material [Ω.m]
L = largo del resistor [m]
S = seccion del resistor [m²]
A) Valor nominal: Es el valor resistivo del resistor. Ejemplo : 2k Ω
B) Tolerancia:Es el margen de error que tiene el valor nominal. Ejemplo: ±10%, siguiendo el ejemplo anterior: 1800Ω-2200Ω
C) Potencia: Es la potencia que soporta el resistor. Ejemplo: 1/4 watt
Identificar el valor de una resistencia SMD es más sencillo que para una resistencia convencional, ya que las bandas de colores son reemplazadas por sus equivalentes numéricos y así se imprimen en la superficie de la resistencia, la banda que indica la tolerancia desaparece y se la "reemplaza" en base al número de dígitos que se indica, es decir; un número de tres dígitos nos indica en esos tres dígitos el valor del resistencia, y la ausencia de otra indicación nos dice que se trata de una resistencia con una tolerancia del 5%. Un número de cuatro dígitos indica en los cuatro dígitos su valor y nos dice que se trata de una resistencia con una tolerancia del 1%.
Las resistencias calentadores se utilizan para infinidad de aplicaciones. La gran mayoría de ellas son fabricadas con un alambre de una aleación de níquel (80%) y cromo (20%). Esta aleación soporta temperaturas muy altas (1000º C), es resistivo (condición necesaria para generar calor), es muy resistente a los impactos y es inoxidable.
Los resistores de composición , tienen la tolerancia más amplia de todos los resistores existentes y son los más baratos. Están constituidas en su mayor parte por grafito en polvo, el cual se prensa hasta formar un tubo como el de la figura.
Las patas de conexión inicialmente se implementaban con hilo enrollado en los extremos del tubo de grafito, y posteriormente se mejoró el sistema mediante un tubo hueco cerámico (figura inferior) en el que se prensaba el grafito en el interior y finalmente se disponian unas bornas a presión con patillas de conexión
Las patas de conexión inicialmente se implementaban con hilo enrollado en los extremos del tubo de grafito, y posteriormente se mejoró el sistema mediante un tubo hueco cerámico (figura inferior) en el que se prensaba el grafito en el interior y finalmente se disponian unas bornas a presión con patillas de conexión
Resistores de pelicula de cabón. Dibujos descriptivos, características y usos.
Este tipo es muy habitual hoy día, y es utilizado para valores de hasta 2 watios. Se utiliza un tubo cerámico como sustrato sobre el que se deposita una película de carbón tal como se aprecia en la figura.
Para obtener una resistencia más elevada se practica una hendidura hasta el sustrato en forma de espiral, tal como muestra (b) con lo que se logra aumentar la longitud del camino eléctrico, lo que equivale a aumentar la longitud del elemento resistivo.
Las conexiones externas se hacen mediante crispado de cazoletas metálicas a las que se une hilos de cobre bañados en estaño para facilitar la soldadura. Al conjunto completo se le baña de laca ignífuga y aislante o incluso vitrificada para mejorar el aislamiento eléctrico. Se consiguen así resistencias con una tolerancia del 5% o mejores, además tienen un ruido térmico inferior a las de carbón prensado, ofreciendo también mayor estabilidad térmica y temporal que éstas.

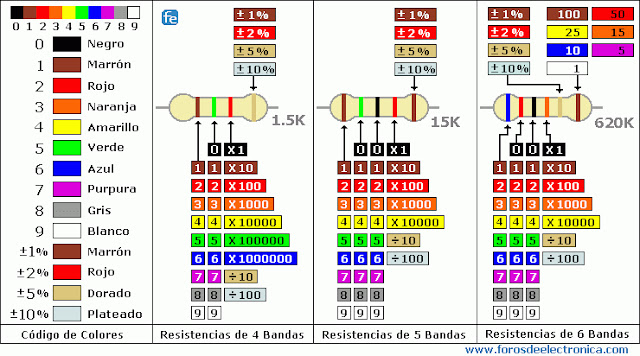

11) Indique cuáles son los colores que deben tener pintados los siguientes resistores: a) 1Ω; 10Ω; 100Ω; 1KΩ; 10KΩ; 100KΩ; 1MΩ; 10MΩ; 100MΩ (5%).
b) 4,7Ω; 47Ω; 470Ω; 4,7KΩ; 47KΩ; 470KΩ; 4,7MΩ; 47MΩ; 470MΩ (5%).
1Ω= negro-marrón-oro
10Ω= negro-marrón-negro-oro
100Ω= negro-marrón-marrón-oro
1KΩ= negro-marrón-rojo-oro
10KΩ= negro-marrón-naranja-oro
100KΩ= negro-marrón-amarillo-oro
1MΩ= negro-marrón-verde-oro
10MΩ= negro-marrón-azul-oro
100MΩ= negro-marrón-violeta-oro
5% Tolerancia
4.7Ω= amarillo-violeta-oro-plata
47Ω= amarillo-violeta-negro-plata
470Ω= amarillo-violeta-marrón-plata
4.7KΩ= amarillo-violeta-rojo-plata
47KΩ= amarillo-violeta-naranja-plata
470KΩ= amarillo-violeta-amarillo-plata
4.7MΩ= amarillo-violeta-verde-plata
47MΩ= amarillo-violeta-azul-plata
470MΩ= amarillo-violeta-violeta-plata
10% Tolerancia
12) Inscripción que deberá llevar 1 resistor de montaje superficial de 333KΩ al 1%. Indique cómo están construidos estos resistores, dibujos descriptivos y características de uso.
La inscripción que se aplica a una resistencia de 333kΩ al 1% es: 3333
Las resistencias de montaje superficial, son construidas también depositando una película de carbón, pero en este caso es sobre una base de cerámica rectangular. El valor de la resistencia en ohms es determinado ahora por un corte realizado sobre la capa, lo cual aumenta la resistencia eléctrica al reducir la sección por la que la corriente puede circular.
13) Buscar las series de valores normalizados y tolerancias para resistores (series E192 - E96 - E48 - E24 - E12 - E6). Determinar a qué se refieren estas series y los valores típicos de cada una de ellas.
14) Explique el funcionamiento de los potenciómetros. ¿Para qué se utilizan? Haga dibujos descriptivos y explique la diferencia entre los lineales y logaritmos.
Un potenciómetro es un resistor cuyo valor de resistencia es variable. De esta manera, indirectamente, se puede controlar la intensidad de corriente que fluye por un circuito si se conecta en paralelo, o la diferencia de potencial al conectarlo en serie.
Normalmente, los potenciómetros se utilizan en circuitos de poca corriente. Para circuitos de corrientes mayores, se utilizan los reóstatos, que pueden disipar más potencia.
Potenciómetros lineales. La resistencia es proporcional al ángulo de giro.
Logarítmicos. La resistencia depende logarítmicamente del ángulo de giro.
La diferencia entre el logaritmico y el lineal, es que en el lineal, el cambio de resistencia es constante, o sea, su graLa diferencia entre el logarítmico y el lineal, es que en el lineal, el cambio de resistencia es constante, o sea, su gráfica da una recta, y en el caso de la logarítmica, la grafica quedaría como el de una función logarítmica o sea, que no varia constantemente.
Como las usadas en cocinas eléctricas, calentadores de agua, hornos eléctricos o cafeteras. Aquí el alambre de níquel-cromo se cubre con cerámica y después se enchaqueta con cobre cromado o con Incoloy (níquel 45%, cromo 30%, hierro 22%, cobre 3%). La selección de la chaqueta depende del uso, el Incoloy es más resistente al óxido a temperaturas de 800º C, mientras que las enchaquetadas en cobre son generalmente para calentamiento de líquidos por inmersión.
Controlan parámetros preajustados, normalmente en fábrica, que el usuario no suele tener que retocar, por lo que no suelen ser accesibles desde el exterior. Existen tanto encapsulados en plástico como sin cápsula, y se suelen distinguir potenciómetros de ajuste vertical, cuyo eje de giro es vertical, y potenciómetros de ajuste horizontal, con el eje de giro paralelo al circuito impreso
16) Resistores de pelicula metálica; Caracteristicas, usos, dibujos descriptivos
Este tipo de resistencia es el que mayoritariamente se fabrica hoy día, con unas características de ruido y estabilidad mejoradas con respecto a todas las anteriores. Tienen un coeficiente de temperatura muy pequeño, del orden de 50 ppm/°C (partes por millón y grado Centígrado). También soportan mejor el paso del tiempo, permaneciendo su valor en ohmios durante un mayor período de tiempo. Se fabrican este tipo de resistencias de hasta 2 watios de potencia, y con tolerancias del 1% como tipo estándar.
17) Resistres No lineales, usos
Los Termistores son resistores térmicamente sensibles, existen dos tipos de termistores según la variación de la resistencia/coeficiente de temperatura, pueden ser negativos (NTC) o positivos (PTC)
Estas resistores se caracterizan porque su valor varía de forma no lineal, en función de muchas magnitudes físicas como la temperatura, tensión, luz, campos magnéticos, etc.. Así estos resistores están consideradas como sensores.
Resistores cuya resistencia no varia de forma lineal con:
USOS: Las PTC se usan en motores para evitar que se quemen sus bobinas, en alarmas, en TV y en automóviles (temperatura del agua),las NTC en medidas, regulación y alarmas de temperatura. las LDR se encuentran en apertura y cierre de puertas, movimiento y paro de cintas trasportadoras, ascensores, contadores, alarmas, control de iluminación, las VDR para proteger contactos móviles de contactares, rieles, interruptores, etc.
18) Termistores: NTC (Negative Temperature Coeficent) y PTC (Positive Temperature Coeficent) usos, caracteristicas, y dibujos despriptivos
• la temperatura, R = f(t) .la tensión, R = f(V)
• la iluminación, R = f(L) • campos magnéticos, tensiones mecánicas, etc.
PTC
En este componente un aumento de temperatura se corresponde con un aumento de resistencia. Se fabrican con titanato de bario. Sus aplicaciones más importantes son: en motores para evitar que se quemen sus bobinas, en alarmas, en TV y en automóviles (temperatura del agua).
El concepto de los encapsulados de las PTC se rige por los mismos criterios que una NTC, siendo sus aspectos muy parecidos a los mismos.
Su curva característica se realiza entre dos parámetros, la resistencia y la temperatura.
La identificación de los valores de estos dispositivos se realiza mediante franjas de colores en el cuerpo de los mismos que hacen referencia a un determinado tipo. Para deducir sus características se recurre a los catálogos de los fabricantes.
Los márgenes de utilización de las NTC y PTC están limitados a valores de temperatura que no sobrepasan los 400ºC.
El concepto de los encapsulados de las PTC se rige por los mismos criterios que una NTC, siendo sus aspectos muy parecidos a los mismos.
Su curva característica se realiza entre dos parámetros, la resistencia y la temperatura.
La identificación de los valores de estos dispositivos se realiza mediante franjas de colores en el cuerpo de los mismos que hacen referencia a un determinado tipo. Para deducir sus características se recurre a los catálogos de los fabricantes.
Los márgenes de utilización de las NTC y PTC están limitados a valores de temperatura que no sobrepasan los 400ºC.
NTCEs un componente, al igual que la PTC, que varia su resistencia en función de la temperatura. Así, cuando reciben una temperatura mayor que la de ambiente disminuye su valor óhmico y cuando es baja o de ambiente aumenta.
NTC
PTC19) LDR (Ligh Dependant Resistor) Caracteristicas, usos , y dibujos descriptivos
LDR
La resistencia de este tipos de componentes varia en función de la luz que recibe en su superficie. Así, cuando están en oscuridad su resistencia es alta y cuando reciben luz su resistencia disminuye considerablemente.
Los materiales que intervienen en su construcción son Sulfuro de Cadmio, utilizado como elemento sensible a las radiaciones visibles y sulfuro de plomo se emplean en las LDR que trabajan en el margen de las radiaciones infrarrojas. Estos materiales se colocan en encapsulados de vidrio o resina.
Su uso más común se encuentra en apertura y cierre de puertas, movimiento y paro de cintas trasportadoras, ascensores, contadores, alarmas, control de iluminación...
Los materiales que intervienen en su construcción son Sulfuro de Cadmio, utilizado como elemento sensible a las radiaciones visibles y sulfuro de plomo se emplean en las LDR que trabajan en el margen de las radiaciones infrarrojas. Estos materiales se colocan en encapsulados de vidrio o resina.
Su uso más común se encuentra en apertura y cierre de puertas, movimiento y paro de cintas trasportadoras, ascensores, contadores, alarmas, control de iluminación...
20) VDR (Voltage Dependant Resistor) Caracteristicas, usos y dibujos descriptivos
Se trata pues de un componente que, al aplicarle diferentes tensiones entre sus extremos, varía su resistencia de acuerdo con dichas tensiones. El material semiconductor utilizado en la fabricación de las resistencias VDR es, principalmente, el carburo de silicio. La dependencia de la tensión es debida a la resistencia de contacto entre los cristales de carbur
Características:
La resistencia óhmica de un VDR no es constante, sino que varía con la tensión
aplicada a sus extremos. De ello se deduce que la corriente que circula por una VDR no es,
en modo alguno, proporcional a la tensión aplicada. La curva característica de tensión en
función de la corriente será pues la más importante de una VDR, sin embargo también han
de tenerse en cuenta otras características que influyen sobre su funcionamiento, tales como
la potencia disipada, el coeficiente de temperatura, tolerancia, etc.
